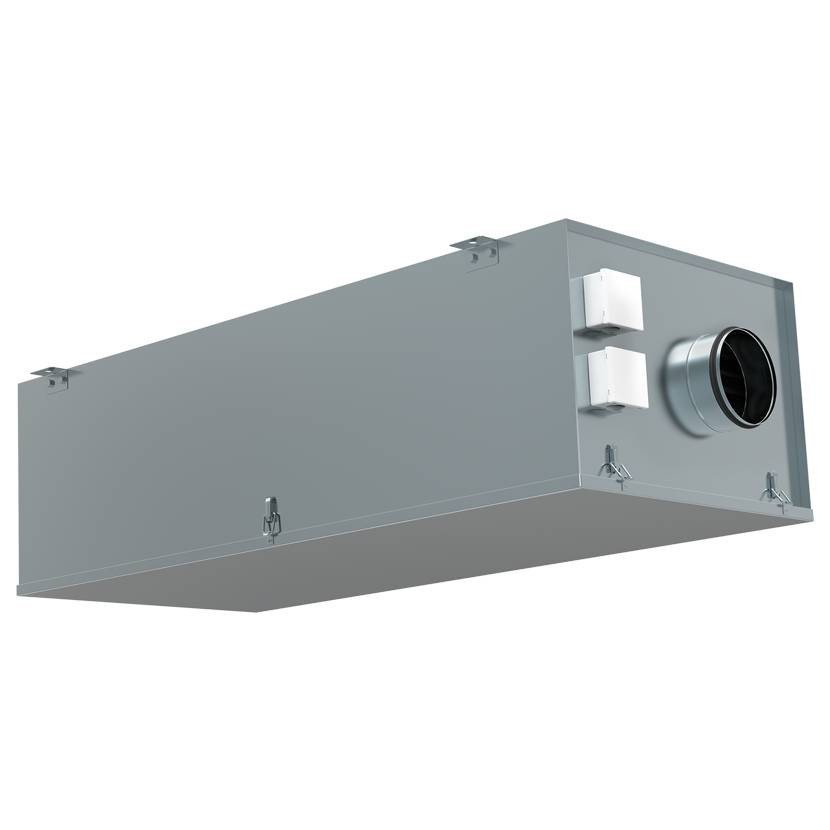

Установка приточная компактная моноблочная SHUFT CAU 2000/3-W VIM
Описание CAU-W
Вентиляционная установка CAU-W предназначена для очистки, подогрева и подачи свежего воздуха в жилые, общественные и производственные помещения небольших и средних объемов: офисы, магазины, квартиры и т.д. Установка изготавливается в компактном звукотеплоизолированном корпусе из оцинкованной стали (толщина изоляции – 50 мм). Установку можно монтировать непосредственно в обслуживаемом помещении, в т.ч. за подвесным потолком.
Конструкция
Приточная установка оснащена фильтром класса EU5. В ней используется водяной нагреватель с теплообменником. Все вентиляторы оборудованы крыльчаткой с назад загнутыми лопатками и асинхронным двигателем с внешним ротором. Защита двигателя вентилятора осуществляется термоконтактами, требующими подключения внешнего защитного термореле. В качестве теплоносителя может использоваться как вода, так и незамерзающая смесь.
Рекомендуемая структура и состав вентиляции
Входит в состав поставляемого устройства:
- Сменные фильтры FR-CAU;
- Приточный вентилятор;
- Нагреватель.
Используется как принадлежность:
- Решетки PG, PGC, SA;
- Воздуховоды DFA, ISODFA;
- Воздушные клапаны DR, DCGA, DCA с приводом GRUNER;
- Шумоглушители SRr, SRSr, SCr, SONIDFA-S;
- Решетки 1WA, 2WA, 4CA;
- Диффузоры DVS-P, DVK-S;
- Модули управления АБК с катальными датчиками температуры ETF;
- Дифференциальные датчики давления PS-B;
- Контактные или погружные датчики температуры;
- Термостаты защиты от замерзания;
- Смесительные узлы MST.
Не используется в поставляемом устройстве:
- Нагреватель.
Отличительные особенности
- Минимальная высота, требуемая для установки;
- Прочный корпус из оцинкованной стали;
- Вентилятор с асинхронным двигателем с внешним ротором;
- Звуко-, теплоизоляция 50 мм из базальтовой минеральной ваты;
- Установки оборудованы фильтром EU5;
- Предназначена для монтажа к прямоугольным воздуховодам;
- Максимальная рабочая температура составляет 100-150 °C.
Монтаж
Приточная установка CAU-W поставляется готовая к подключению. Установка монтируется только в горизонтальном положении, в соответствии с направлением потока воздуха.
Необходимо предусматривать доступ для обслуживания установок.
Не допускается:
- использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.
- монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.
Уход
Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые 6 месяцев.
Перед очисткой необходимо убедиться, что:
- Прекращена подача напряжения;
- Выключатель заблокирован;
- Крыльчатка вентилятора полностью остановилась;
- Нагреватель, двигатель и крыльчатка вентилятора полностью остыли.
При очистке крыльчатки следует помнить, что:
- Нужно отсоединить вентилятор от агрегата;
- Чистить крыльчатку необходимо осторожно, чтоб не нарушить ее балансировку;
- Нельзя применять агрессивные химические вещества, моющие средства или очистители;
- Нельзя применять острые предметы и устройства, работающие под высоким давлением;
- Нельзя погружать крыльчатку в воду или другую жидкость;
- Подшипники в случае повреждения подлежат замене.
По окончании срока службы агрегат следует утилизировать.
