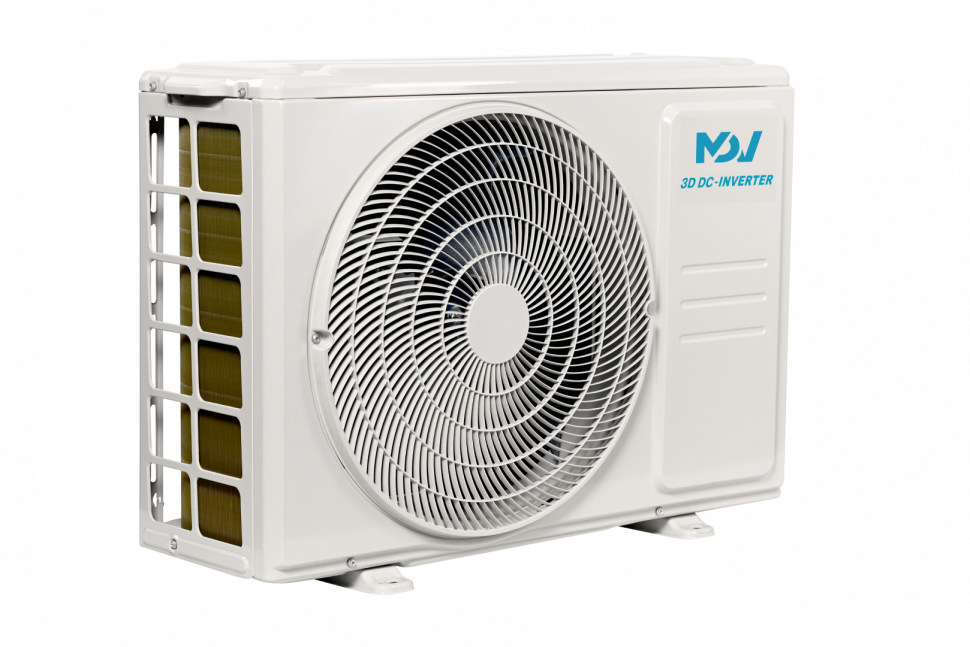

MDSI-07HRDN8/MDOI-07HDN8
-20%
Скидка!
Описание
MDSI-07HRDN8/MDOI-07HDN8 по цене 34 000 руб. в наличии на складе. Мы предлагаем кондиционеры mdv ведущих производителей. Приобрести данный товар вы можете на нашем сайте, позвонив по телефону +7 (495) 128 28 87, а также в нашем офисе. У нас большой выбор товаров из раздела кондиционеры mdv
Характеристики
Расход воздуха внутреннего блока, м³/ч
510/360/285
Номинальная потребляемая мощность, квт - записывать как «число (диапазон)»
0,64 (0,10 - 1,03)
Серия
Инверторная сплит-система MDV
Холодопроизводительность номинальная, квт
2,05
Холодопроизводительность минимальная, квт
1,17
Холодопроизводительность максимальная, квт
2,78
Теплопроизводительность номинальная, квт
2,35
Cop (диапазон)
3,61
Теплопроизводительность минимальная, квт
0,91
Теплопроизводительность максимальная, квт
2,78
Номинальная потребляемая мощность (охлаждение), квт - записывать как «число (диапазон)»
0,64 (0,10 - 1,03)
Основные характеристики
Бренд (Производитель)
MDV
Технологии
Инвертор (DC Inverter)
Да
Дополнительные характеристики
Тип компрессора
ротационный
Хладагент
R32
Вес и габариты
Расход воздуха внутреннего блока максимальный, м³/ч
510
Нижний диапазон рабочих температурных границ, охлаждение, °c
-15
Размер наружного блока, высота, мм
469
Вес нетто, внутренний блок, кг
7, 5
Номинальный потребляемый ток (нагрев), а
2,87 (0,60 - 3,81)
подключение электропитания
к внутреннему блоку
Электропитание, в/гц/ф
220-240/50/1
Уровень шума внутреннего блока, дб(а)
36/30/22
Верхний диапазон рабочих температурных границ, охлаждение, °c
50
Размер наружного блока, глубина, мм
252
Вес брутто, внутренний блок, кг
9, 6
Кабель питания, мм²
3x1,5
тип управления компрессором
DC INVERTER
Уровень шума наружного блока, дб(а)
51
Нижний диапазон рабочих температурных границ, нагрев, °c
-15
Размер внутреннего блока в упаковке, ширина, мм
780
Вес нетто, наружный блок, кг
17, 9
Класс энергоэффективности (охлаждение)
A
Бренд компрессора
GMCC
Верхний диапазон рабочих температурных границ, нагрев, °c
24
Размер внутреннего блока в упаковке, высота, мм
365
Вес брутто, наружный блок, кг
19, 5
Дозаправка (при длине трубопровода более 5 м), г/м
12
Класс энергоэффективности (нагрев)
A
Максимальная потребляемая мощность, квт
2,03
Заводская заправка хладагента, кг
0,45
Размер внутреннего блока, ширина, мм
723
Размер внутреннего блока в упаковке, глубина, мм
270
Холодопроизводительность, квт
2,05
Максимальный потребляемый ток, а
9
Максимальная длина труб, м
25
Размер внутреннего блока, высота, мм
286
Размер наружного блока в упаковке, ширина, мм
765
Теплопроизводительность, квт
2,35
модель внутреннего блока
MDSI-07HRDN8
Уровень шума внутреннего блока, минимальный, дб(а)
22
Межблочный кабель, мм²
4x1,5
Максимальный перепад высот, м
10
Размер внутреннего блока, глубина, мм
199
Размер наружного блока в упаковке, высота, мм
515
Номинальный потребляемый ток (охлаждение), а
2,70 (0,40 - 4,69)
модель наружного блока
MDOI-07HDN8
Диаметр жидкостной трубы, мм (дюйм)
6,35 (1/4)
Расход воздуха внутреннего блока минимальный, м³/ч
285
Длина труб, не требующая дозаправки, м
5
Размер наружного блока, ширина, мм
668
Размер наружного блока в упаковке, глубина, мм
270
Номинальная потребляемая мощность (нагрев), квт
0,65 (0,14 - 0,82)
коэффициент энергоэффективности eer
3,21
Диаметр газовой трубы, мм (дюйм)
9,52 (3/8)
